Welcome to Journal of Beijing University of Chemical Technology, Today is
Email Alert  RSS
Material Science and Engineering

Effect of silica micro‑powder dosage on the performance of organosilicon plastic joint sealing materials

  • ZhiWei ZHANG 1 ,
  • XinWei TIAN 2 ,
  • Ming YAO 2 ,
  • ShanShan XING 3 ,
  • Gang XIE 3 ,
  • Jun ZHANG , 4
Expand
  • 1. Liaoning Qingyuan Pumped Storage Power Station Co. ,Ltd,Fushun 315105
  • 2. College of Materials Science and Engineering,Beijing University of Chemical Technology,Beijing 100029
  • 3. Power China Beijing Engineering Co. ,Ltd,Beijing 100024
  • 4. High‑tech Research Institute,Beijing University of Chemical Technology,Beijing 100029,China

Received date: 2024-04-19

  Online published: 2025-04-09

Abstract

In order to meet the sealing requirements for the joints in concrete panels in severely cold areas, we have developed an organosilicon plastic joint sealing material with excellent low‑temperature resistance, using silicone resin as the raw material. The effect of silica micro‑powder dosage on the performance of the organosilicon plastic joint sealing material was studied. The organosilicon plastic joint sealing material had the best comprehensive performance when the silica micro‑powder dosage was 550 parts(based on 100 parts of silicone rubber). The material showed a flow‑stopping length of 165 mm and a sagging degree of 1.3 mm. At a temperature of -40 ℃, the material exhibited a pinning degree greater than 200 (0.1 mm) and an elongation at break larger than 1 000%. Importantly, no bond failure at the interface with the concrete was observed during the stretching process. The preparation of this material solves the problem of traditional materials hardening at -40 ℃ and provides -a new joint stopping and sealing material for the construction of concrete panel dams in alpine areas, both domestically and internationally.

Cite this article

ZhiWei ZHANG , XinWei TIAN , Ming YAO , ShanShan XING , Gang XIE , Jun ZHANG . Effect of silica micro‑powder dosage on the performance of organosilicon plastic joint sealing materials[J]. Journal of Beijing University of Chemical Technology, 2025 , 52(2) : 41 -46 . DOI: 10.13543/j.bhxbzr.2025.02.005

引言

塑性嵌缝密封材料作为抽水蓄能电站混凝土面板接缝止水密封材料,在保障大坝运行安全方面发挥着重要作用。近年来,在国家加快推进抽水蓄能电站建设的背景下,严寒地区抽水蓄能电站的建设数量逐渐增多,严寒低温环境对接缝止水密封材料的耐低温性能提出了更高要求。
目前,国外针对严寒区塑性嵌缝密封材料的研究报道较少。通过公开文献检索仅查找到应用于巴西佛士度爱利面板坝的IGAS材料,其主要成分为热塑性改性沥青,由西卡公司生产1。国内塑性嵌缝密封材料主要有两类,一种是以改性沥青为基体材料(SR)的塑性嵌缝密封材料2;另一种是以丁基橡胶为基体材料(GB)的塑性嵌缝密封材料1。但在运行过程中发现,以上3种材料在严寒低温使用时,材料变硬,与混凝土黏结效果变差,失去了止水密封功能,威胁到大坝的运行安全3
针对上述材料低温变硬的缺点,本研究以有机硅树脂为基体材料,制备了在-40 ℃条件下仍具有良好塑性变形能力和黏结性能的有机硅塑性嵌缝密封材料,并参照DL/T 949—2005《水工建筑物塑性嵌缝密封材料技术标准》,研究了硅微粉用量对有机硅塑性嵌缝密封材料各项性能的影响,为严寒区抽水蓄能电站面板接缝止水提供适宜的塑性嵌缝密封材料,保障大坝的运行安全奠定基础。

1 实验部分

1.1 实验原料

有机硅树脂(LBH-001),二甲基硅油(BH-200),工业级,北京北化工程技术有限公司;硅微粉(GSF-2S),工业级,安徽格锐新材料科技有限公司;纳米碳酸钙,工业级,上海亮江钛白化工制品有限公司;气相二氧化硅(Wacker N20),工业级,瓦克化学气相二氧化硅(张家港)有限公司;萜烯树脂,工业级,广西三峰集团林化树脂厂;流变助剂(Tech-9605),工业级,上海泰格聚合物技术有限公司;钛白粉,工业级,廊坊蓝科化工有限公司;防霉剂(M-1099),工业级,广州雷斯曼新材料科技有限公司。

1.2 实验仪器

针入度测定仪(KN-269),凯能仪器有限公司;电加热真空捏合机(容积1 L),烟台正丰机械制造有限公司;水工密封材料流动仪(DLY-10),天津市美特斯试验机厂;微机控制电子万能试验机(CMT4503),美特斯工业系统(中国)有限公司;下垂度试验仪(XCD-2),北京中科路达试验仪器有限公司。

1.3 样品制备

将质量100份有机硅树脂、450~650份硅微粉和140份二甲基硅油分批交替加入捏合机中,150 ℃捏合45 min,然后加入50份纳米碳酸钙、5份萜烯树脂、0.05份流变助剂、10份钛白粉、2份防霉剂和0.5份气相SiO2,继续捏合105 min,得到有机硅塑性嵌缝密封材料。硅微粉加入量为450份、500份、550份、600份和650份的样品编号分别为A1、A2、A3、A4和A5。样品制备完成后,密闭储存1 d后进行性能测试。

1.4 测试与表征

1.4.1 密度

参照GB/T 1033.1—2008,采用浸渍法进行测试,样品温度分别设置为-40 ℃、25 ℃和70 ℃。

1.4.2 针入度

参照GB/T 4509—2010,使用沥青针入度测定仪进行测试,测试温度分别设置为-40 ℃、25 ℃和70 ℃。

1.4.3 浸泡质量损失率

参照DL/T 949—2005,制作标准试样,每个试样测3次,结果取平均值。

1.4.4 拉伸黏结性

参照DL/T 949—2005,制作标准水泥砂浆板试件,使用微机控制电子万能试验机分别测试试件在-40 ℃、25 ℃和70 ℃处理后的拉伸黏结性能。

1.4.5 下垂度

参照GB/T 13477.6—2002,采用“试验步骤A”中所述测试方法,使用下垂度试验仪进行测试。

1.4.6 流动止水长度

参照DL/T 949—2005,使用水工密封材料流动仪测试。

2 结果与讨论

2.1 硅微粉用量对密度的影响

硅微粉密度为2.65 g/cm3,在其他组分用量不变(其他组份用量按1.3节所述配比加入)的情况下,增加硅微粉用量直接导致有机硅塑性嵌缝密封材料密度的增加,具体情况如图1所示。

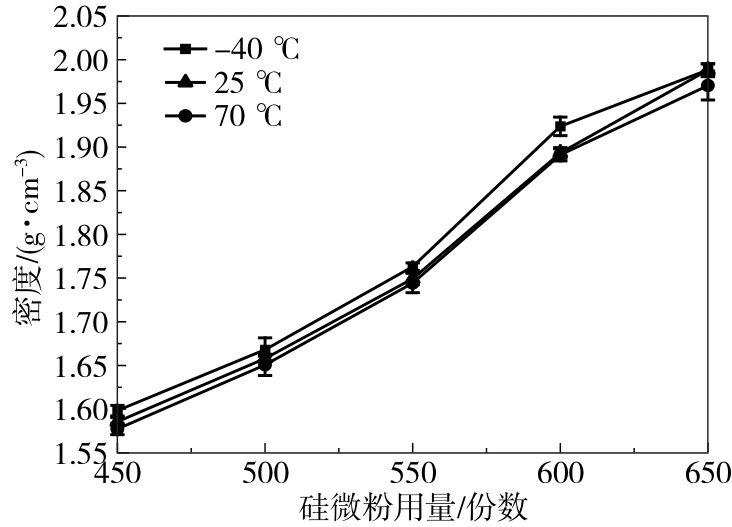

图1 硅微粉用量对密度影响

Fig. 1 Effect of silica micropowder dosage on density

图1可以看出,当硅微粉用量由450份增加至650份时,材料密度由1.58 g/cm3增加至1.99 g/cm3,增加了26%。还可以看出,添加相同硅微粉用量的条件下,有机硅塑性嵌缝密封材料的密度随温度升高略微减小,温度由-40 ℃升高至70 ℃时,密度变化最大量为0.033 g/cm3。材料密度随温度升高而减小,主要是由于温度升高使得分子运动剧烈程度增大、材料体积增大,从而造成密度下降4

2.2 硅微粉用量对针入度的影响

针入度反映塑性嵌缝密封材料的软硬程度5;针入度越大,材料硬度越小,反之材料硬度越大。硅微粉用量对有机硅塑性嵌缝密封材料针入度的影响如图2所示。

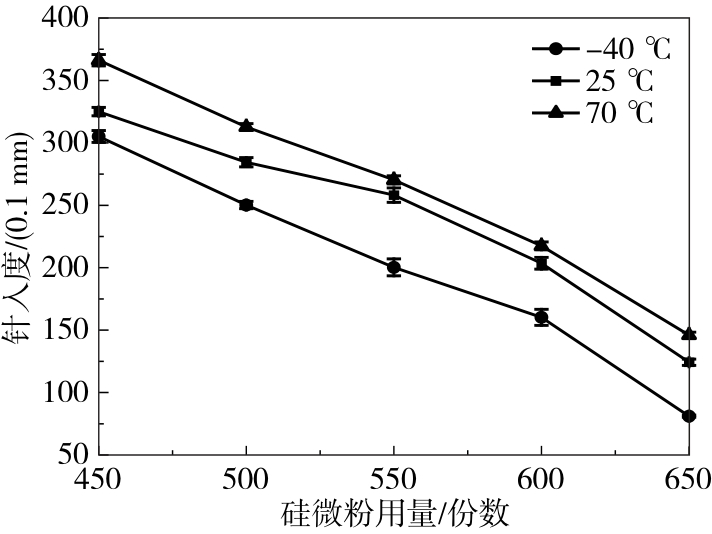

图2 硅微粉用量对针入度影响

Fig. 2 Effect of silica micropowder dosage on penetration index

图2可知,随着硅微粉用量的增加,有机硅塑性嵌缝密封材料的针入度逐渐减小。当硅微粉用量由450份增加至650份,温度为-40 ℃时,针入度由305.1(0.1 mm)减小至81.0(0.1 mm),减小幅度为73%;温度为25 ℃时,针入度由325.0减小至124.2,减小幅度为62%;温度为70 ℃时,针入度由366.2减小至145.9,减小幅度为60%。可见,在低温(-40 ℃)条件下,有机硅塑性嵌缝密封材料的针入度受硅微粉用量的影响更为明显。相同硅微粉用量的情况下,针入度随温度的降低逐渐减小,材料硬度逐渐增大。一方面,低温使得有机硅树脂分子链运动能力降低、构象重排困难、松弛时间增加,表现为材料变硬6;另一方面,低温也可能导致有机硅树脂分子链出现冷结晶,导致材料变硬 7

2.3 硅微粉用量对浸泡损失率的影响

有机硅塑性嵌缝密封材料耐久性对水工建筑物的使用寿命起到关键作用8,其在蒸馏水、饱和Ca(OH)2溶液及10%NaCl溶液中浸泡3 600 h后的质量损失率如表1所示。
表1 有机硅塑性嵌缝密封材料在不同水介质中的浸泡损失率

Table 1 Immersion loss rate of organosilicon plastic joint sealing materials in different aqueous media

样品名称 浸泡质量损失率/%
蒸馏水 饱和Ca(OH)2溶液 10%NaCl溶液
A1 0.09 0.41 0.11
A2 0.14 0.40 0.16
A3 0.12 0.33 0.27
A4 0.11 0.31 0.28
A5 0.12 0.21 0.16
表1可知,不同硅微粉用量下的有机硅塑性嵌缝密封材料在蒸馏水及10%NaCl溶液中浸泡3 600 h后浸泡质量损失率均小于0.3%,在饱和Ca(OH)2溶液中浸泡质量损失率相对较大,但均小于0.5%。有机硅树脂一般呈现弱酸性,pH为5~7,在碱性饱和Ca(OH)2溶液长期暴露后可能促进硅氧键水解,结构稳定性受到破坏致使硅橡胶发生分解,导致浸泡损失率相对较大9。有机硅塑性嵌缝密封材料的浸泡质量损失率远小于DL/T 949—2005规定的2%,表明其具有良好的水稳定性,在水、碱、盐等溶液中浸泡下不会发生分散、分离。

2.4 硅微粉用量对拉伸黏结性能的影响

拉伸黏结性能测试可以得到有机硅塑性嵌缝材料的断裂伸长率和界面破坏形式。断裂伸长率反映材料的塑性变形能力,断裂伸长率越大,塑性变形能力越强;界面破坏形式反映材料内聚强度与黏结强度的大小关系,若界面破坏形式为黏结破坏,表明内聚强度大于黏结强度;若界面破坏形式为内聚破坏,表明黏结强度大于内聚强度。硅微粉用量对有机硅塑性嵌缝密封材料断裂伸长率的影响如图3所示,界面破坏形式如图4所示。

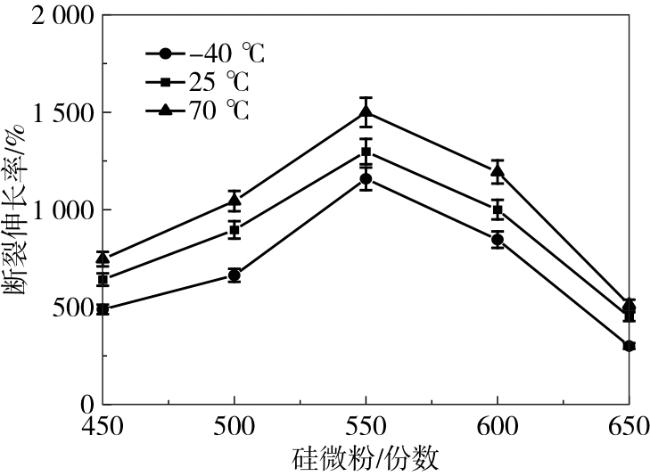

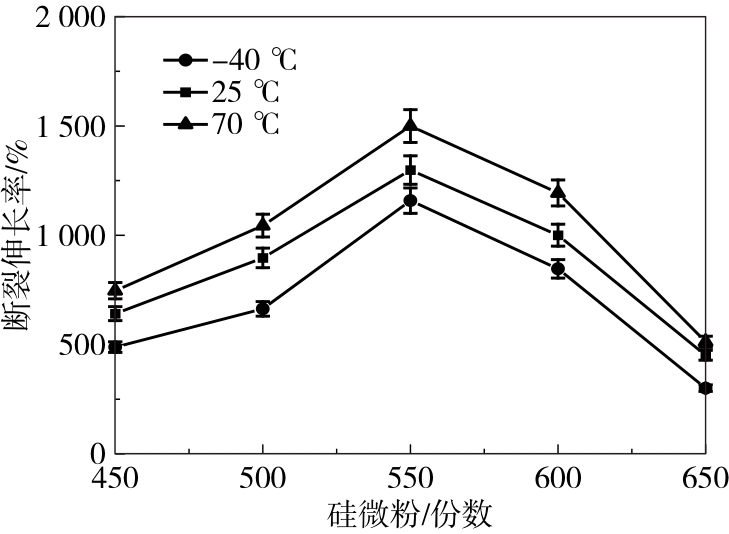

图3 硅微粉用量对断裂伸长率影响

Fig. 3 Effect of silica micropowder dosage on elongation at break

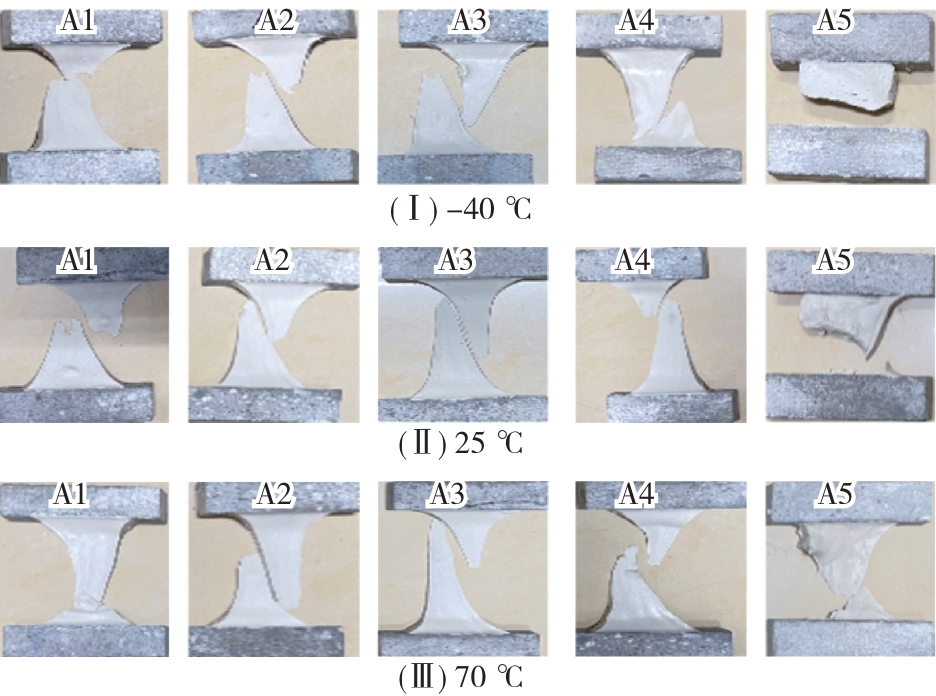

图4 不同硅微粉用量的有机硅塑性嵌缝密封材料在不同温度下拉伸黏结性能

Fig. 4 Tensile bonding properties of organosilicon plastic joint sealing materials with different amounts of silica micropowder at different temperatures

图3可以看出,随着硅微粉用量的增加,断裂伸长率均先增大后减小,当硅微粉用量为550份时,断裂伸长率最大,测试温度为-40 ℃、25 ℃和70 ℃时对应的最大断裂伸长率分别为1 158%、1 298%和1 499%。当硅微粉含量低于550份时,硅微粉不易发生团聚,用量增加可以阻止材料内部微观裂纹的扩展10-11,有利于提高拉伸黏结性能;而硅微粉用量高于550份时,硅微粉团聚造成的缺陷占主导地位12-13,使得拉伸黏结性能变差。此外还可以看出,测试温度越低,有机硅塑性嵌缝密封材料的断裂伸长率越小,相对于70 ℃,-40 ℃时的断裂伸长率减小了29.45%~70.51%,但仍高于300%,表明材料具有优异的低温塑性变形能力。
图4可知,硅微粉用量小于600份时,有机硅塑性嵌缝密封材料黏结性能较好,界面破坏形式为内聚破坏,而当硅微粉用量大于650份时,界面破坏形式由内聚破坏转为黏结破坏,黏结性能变差。有机硅基塑性嵌缝密封材料的黏结效果由内聚强度和黏结强度共同决定14,当硅微粉用量较少时,材料内聚强度小于黏结强度,断裂面发生在材料本身。而当硅微粉用量较多时,硅微粉与有机硅树脂的相互作用增强,使得材料内聚强度增加15,同时,硅微粉较多时也进一步降低了有机硅塑性嵌缝密封材料与混凝土界面的润湿性,使得黏结界面成为薄弱环节,发生黏结破坏。

2.5 硅微粉用量对下垂度和流动止水长度的影响

下垂度是评估塑性嵌缝密封材料高温稳定性的重要指标;流动止水长度反映塑性嵌缝密封材料在水压力作用下,流入并淤满张开的接缝空腔的能力16。上述两项指标随硅微粉用量的变化情况如表2所示。
表2 不同硅微粉用量的有机硅塑性嵌缝密封材料的下垂度及流动止水长度

Table 2 Droop and flow stop length of organosilicon plastic joint sealing materials with different amounts of silica micropowder

硅微粉用量/份 下垂度/mm 流动止水长度/mm
450 7.4 214
500 3.6 187
550 1.3 165
600 1.1 143
650 0.6 94
表2可知,当硅微粉用量由450份增加至650份时,下垂度减小了91.9%,流动止水长度减小了56.1%,表明硅微粉用量对下垂度及流动止水长度影响较大。一方面,随着硅微粉用量的增加,材料质地逐渐变硬,塑性降低17;另一方面,硅微粉用量的增加,导致有机硅树脂体积相对减小,树脂分子链被大量硅微粉颗粒包裹,分子链运动受阻18。两方面原因使得下垂度和流动止水长度随硅微粉用量的增加而减小。根据DL/T 5115—2016《混凝土面板堆石坝接缝止水技术规范》,当硅微粉用量为550份时,可以同时满足下垂度小于2 mm、流动止水长度大于150 mm的要求。

3 结论

硅微粉作为有机硅塑性嵌缝密封材料的一种重要无机填料,在材料中用量较大,其用量对材料的使用性能有着重要影响。本文以有机硅树脂为基材制备了有机硅塑性嵌缝密封材料,研究了硅微粉用量对材料性能的影响,主要结论如下。
(1)在本实验范围内,随着硅微粉用量的增加,有机硅塑性嵌缝密封材料密度逐渐增大,针入度逐渐减小,断裂伸长率先增加后减小,下垂度和流动止水长度逐渐减小。在3种介质中浸泡质量损失率小于0.5%。
(2)随着测试温度的降低,有机硅塑性嵌缝密封材料的密度略微增大,针入度和断裂伸长率逐渐减小,拉伸黏结性能变差。
(3)当硅微粉用量为550份时,有机硅塑性嵌缝密封材料的综合性能最优,此时其下垂度为1.3 mm,流动止水长度为165 mm;在-40 ℃时的针入度为200.3(0.1 mm),断裂伸长率超过1 150%,拉伸过程中与混凝土界面黏结良好。
1
王荣芬, 许临, 贾金生, 等. GB塑性嵌缝材料的研究和应用[J]. 中国建筑防水1998 (5): 21-23.

WANG R F XU L JIA J S, et al. GB research and application of plastic caulking materials[J]. China Building Waterproof1998(5): 21-23. (in Chinese)

2
谭建平. SR塑性止水材料的特性[J]. 中国建筑防水1998(5): 18-20.

TAN J P. SR characteristics of plastic waterproof materials[J]. China Building Waterproof1998(5): 18-20. (in Chinese)

3
谢刚, 邢珊珊, 张均, 等. 严寒区(-40 ℃)塑性嵌缝密封材料研制及应用[J]. 水利水电技术(中英文)202354(S2): 48-53.

XIE G XING S S ZHANG J, et al. Development and application of plastic caulking sealing materials in severe cold area (-40 ℃)[J]. Water Resources and Hydropower Engineering (Chinese and English)202354(S2): 48-53. (in Chinese)

4
冯端, 金国钧. 凝聚态物理学(上卷)[M]. 北京: 高等教育出版社, 2003.

FENG D JIN G J. Condensed matter physics (Ⅰ)[M]. Beijing: Higher Education Press, 2003. (in Chinese)

5
廖国胜, 赵鹏飞, 杨海波, 等. 新型温拌沥青改性剂制备与性能研究[J]. 化工新型材料201745(3): 225-227.

LIAO G S ZHAO P F YANG H B, et al. Preparation and performance of new warm⁃mix asphalt modifier[J]. New Chemical Materials201745(3): 225-227. (in Chinese)

6
胡涛, 吴洋, 孙茂钧, 等. 硅橡胶低温环境性能研究[J]. 装备环境工程202320(4): 33-39.

HU T WU Y SUN M J, et al. Research on low‑temperature environmental performance of silicone rubber[J]. Equipment Environmental Engineering202320(4): 33-39. (in Chinese)

7
王鑫, 李超芹. 硅橡胶的结晶行为及动力学研究[J]. 橡胶工业202370(5): 330-335.

WANG X LI C Q. Crystallization behavior and kinetics of silicone rubber[J]. China Rubber Industry202370(5): 330-335. (in Chinese)

8
贾金生, 郝巨涛, 谭建平, 等. 适应大变形的接缝止水结构和材料研究[J]. 水力发电2001(8): 44-45,53-80.

JIA J S HAO J T TAN J P, et al. Research on waterproof structure and materials of joints adapted to large deformation[J]. Water Power2001(8): 44-45,53-80. (in Chinese)

9
邱泽皓, 袁素兰, 任小军, 等. 107硅橡胶pH值对有机硅密封胶性能的影响[J]. 有机硅材料201024(6): 369-372.

QIU Z H YUAN S L REN X J, et al. 107 effect of silicone rubber pH value on the performance of silicone sealant[J]. Silicone Material201024(6): 369-372. (in Chinese)

10
LIU D SONG L X SONG H T, et al. Correlation between mechanical properties and microscopic structures of an optimized silica fraction in silicone rubber[J]. Composites Science and Technology2018165: 373-379.

11
CHEN J H LIU J PENG Z L, et al. The microscopic mechanism of size effect in silica⁃particle reinforced silicone rubber composites[J]. Engineering Fracture Mechanics2021255: 107945.

12
GENG C Z ZHANG Q LEI W H, et al. Simultaneously reduced viscosity and enhanced strength of liquid silicone rubber/silica composites by silica surface modification[J]. Journal of Applied Polymer Science2017134(47): 45544.

13
李雪伟, 贾骏, 黄潇, 等. 气相法二氧化硅对室温硫化硅橡胶性能的影响[J]. 有机硅材料201832(1): 29-32.

LI X W JIA J HUANG X, et al. Effect of fumed silica on properties of room temperature vulcanized silicone rubber[J]. Silicone Material201832(1): 29-32. (in Chinese)

14
GUCHAIT A SAXENA A CHATTOPADHYAY S, et al. Influence of nanofillers on adhesion properties of polymeric composites[J]. ACS Omega20227(5): 3844-3859.

15
FRÖHLICH J NIEDERMEIER W H-D LUGINSLAND. The effect of filler‑filler and filler‑elastomer interaction on rubber reinforcement[J]. Composites Part A: Applied Science and Manufacturing200536(4): 449-460.

16
徐耀, 郝巨涛. 混凝土面板堆石坝面板接缝止水技术的发展与展望[J]. 中国水利水电科学研究院学报201816(5): 457-465.

XU Y HAO J T. Development and prospect of concrete panel rockfill dam panel joint waterproof technology[J]. Journal of China Institute of Water Resources and Hydropower Research201816(5): 457-465. (in Chinese)

17
CHOOPHUN N CHAIAMMART N SUKTHAVON K, et al. Natural rubber composites reinforced with green silica from rice husk: effect of filler loading on mechanical properties[J]. Journal of Composites Science20226(12): 369.

18
赵静存, 金永日, 王鑫, 等. 甲基乙烯基苯基硅橡胶/三元乙丙橡胶并用胶的制备及性能研究[J]. 高速铁路新材料20232(5): 23-25.

ZHAO J C JIN Y R WANG X, et al. Study on preparation and properties of MVPQ/EPDM blends[J]. Advanced Materials for High Speed Railway20232(5): 23-25. (in Chinese)

Outlines

/
